首页 > 提升设备 > 斗式提升机 > 板链斗式提升机
点击下图片即可查看大图

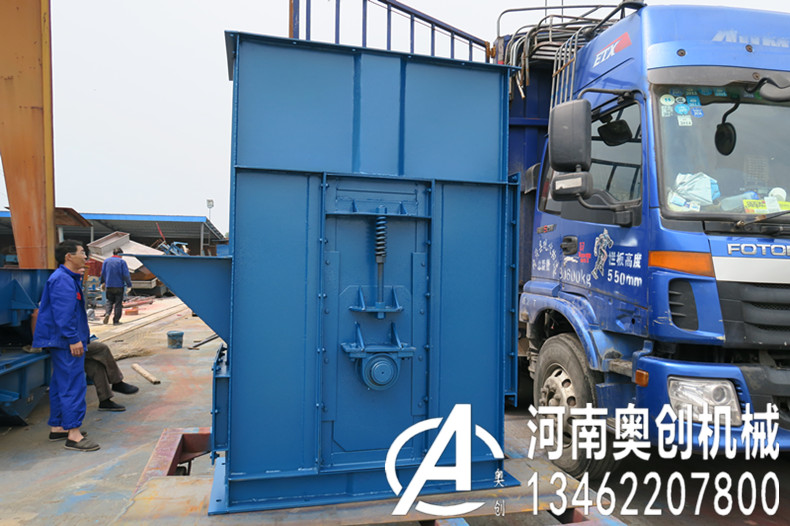

板链斗式提升机

产地:河南省 新乡市

成功交易:0

7×24小时服务热线:13781984528

更新时间:2019-05-18 16:21:57

  • 产品详情
  • 产品评价
  • 供货总量:
  • 发货期限:自买家付款之日起 3 天内发货
  • 地区:河南省 新乡市

环链<a target='_blank' href='/s/t-2/s-zh/k-斗式提升机.html'><b>斗式提升机</b></a>

板链斗式提升机-砂石骨料斗式上料机生产厂家直销价格优惠

板链斗式提升机产品简介:

     板链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度40m。其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。

 环链斗式提升机

板链斗式提升机主要特点:

   1.运行平稳、输送效率高。
   2.料斗形式多,应优先选用。
   3.适应性强、安装维修方便、寿命长。
   4.整机体积小、转速高、确保快速均匀输送。

板链斗式提升机工作原理:

    我公司生产的板链斗式提升机由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

板链斗式提升机制法和装法:

    1、按料斗形状分为两种:S制法--带有深圆底形料斗;Q制法--带有浅圆底形料斗。
    2、按上部区段卸料口的形式分为两种:X1 制法--带有倾斜法兰的卸料口;X2 制法--带有水平法兰的卸料口。
    3、按下部区段进料口的形式分为两种:J1 制法--进料口的斜面与水平面成45度角;J2 制法--进料口的斜面与水平面成60度角。
    4、按中间机壳侧面检视门的位置分为四种:K1 制法--中间机壳侧面带有下端左检视门;K2 制法--中间机壳侧面带有下端右检视门;K3 制法--中间机壳侧面带有上端左检视门;K4 制法--中间机壳侧面带有上端右检视门。
    5、按中间机壳端面检视门的位置分为两种:Z1 制法--中间机壳端面带有下端检视门;Z2 制法--中间机壳端面带有上端检视门。

    6、按传动装置对提升机的相对位置分为两种:左装--传动装置在左侧;右装--传动装置在右侧。

板链斗式提升机技术参数表:

项目
提升机型号
NE300
NE500
S制法
Q制法
S制法
Q制法
输送能力m2/h
28
16
47.2
30
料斗容量L
5.2
4.4
10.5
10
斗距mm
500
500
600
600
运行部分(料斗牵引链条)kg/m
24.8
24
29.2
28.3
牵引链条
型式
锻造环形链
圆钢直径mm
18
18
节距mm
50
50
破断强度kg
12800
12800
料斗运动速度m/s
1.25
1.25
传动链条轴转数r/m
37.5
37.5
输送物料的散状比重
H,
N,千瓦
H,
N,千瓦
H,
N,千瓦
H,
N,千瓦
0.8
59
6.35
64
4.36
30
7
33
6.3
1.0
52
7.55
60
5.12
27
7.6
30
7
1.25
41
8.7
49
5.3
23
8
26
7.6
1.6
31
9.7
39
5.3
18.5
8.4
22
8.2
2.0
24
9.7
29
5.35
15
8.6
18
8.4
传动装置制法
C1
C2
C3
C4
C1
C2
圆柱齿轮减速机
传动装置右装
JZQ400—IV—3U
JZQ400—IV—3U
传动装置左装
JZQ400—IV—4Y
JZQ400—IV—4Y
电动机型号
Y132M2-6
Y160M-6
Y160L-6
Y160M-6
Y160L-6
传动装置功率kw
5.5
7.5
7.5
7.5
7.5
7.5
棘轮制动装置(齿轮X模数)
6x18
6x18
8x15
8x15
6x18
8x15
传动装置重量
628
702
870
885
902
917
物料的大块度mm
25
35
45
55

斗式提升机种类分类:
    斗式提升机作为一种常用的提升设备,在得到广泛应用的同时,根据不同行业的要求也有着非常清楚的分类,按照传动结构可以分为:
(1).TD系列斗式提升机:
    TD系列斗式提升机是一种标准的斗式提升机,该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料,两者没有本质的区别,D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来,其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
(2).TH系列斗式提升机:
    TH系列斗式提升机是一种常用的提升设备,该系列斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升粉体和小颗粒及小块状物料,区别于TD系列斗式提升机,其提升量更大、运转效率更高。其常用于较大比重物料的提升。
(3).NE系列斗式提升机:
    NE系列斗式提升机是一种新型的斗式提升机,其采用板链传动,区别于老型号TB系列板链斗式提升机,其命名方式采用提升量命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升效率,根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机:
    TB系列斗式提升机是一种较老型号的斗式提升机,其传动部分采用板链传动,现已经被NE系列斗式提升机产品替代。
(5).TG系列斗式提升机:
    TG系列斗式提升机是一种加强型胶带斗式提升机,区别于TD系列斗式提升机,TG系列斗式提升机采用钢丝胶带作为传动带,具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上,又被称呼为粮食专用斗式提升机。
(6).其它型号斗式提升机:
    常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等,其均为以上型号的不同叫法和演变形式。


板链斗式提升机厂家友情提示:请通过正规渠道购买奥创板链斗式提升机,以保障您的合法权益!

优质板链斗式提升机请选河南奥创机械: www.hnacjx.com
